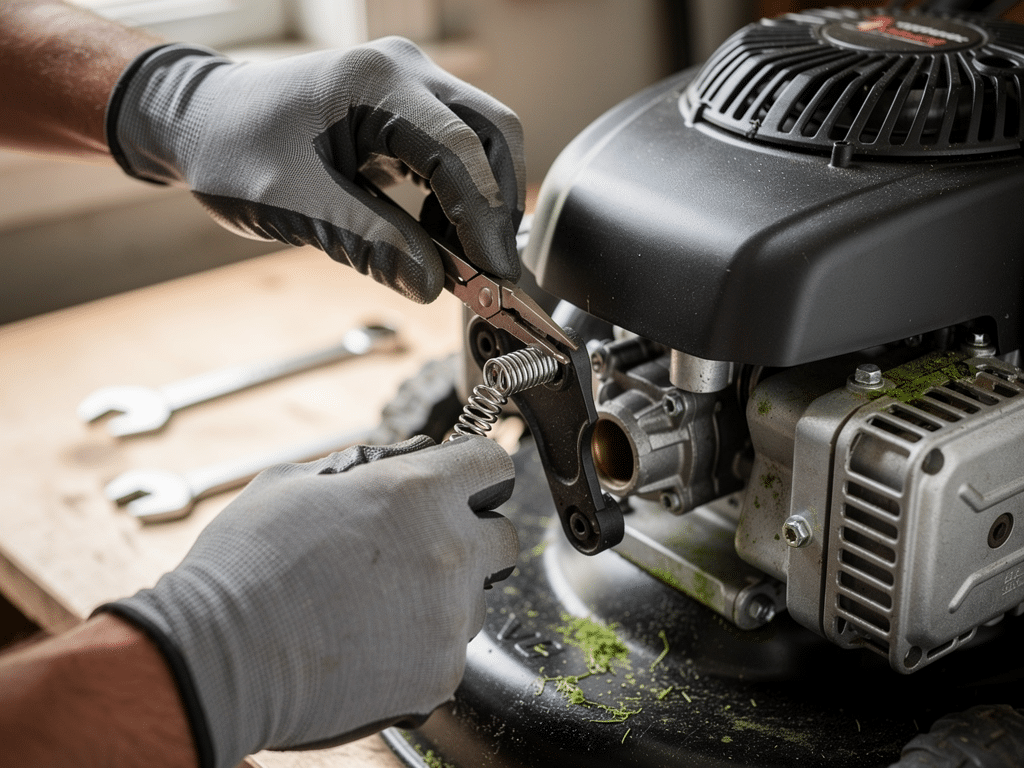

Montage du ressort régulateur sur moteur Briggs & Stratton : guide pas à pas

Ta tondeuse s’emballe sans raison, cale au ralenti ou pompe comme si elle cherchait son souffle ? Dans neuf cas sur dix, le coupable est un petit ressort mal positionné sur le régulateur. Le montage du ressort régulateur sur un moteur Briggs & Stratton est une opération accessible à condition de respecter le bon sens de pose, les bons points d’ancrage et un réglage soigné après remontage.

Dans ce guide, tu vas apprendre :

• le rôle exact du ressort régulateur et la différence avec le ressort de ralenti
• comment repérer les points d’ancrage selon ta série de moteur (450E, 500E, 550E, Intek, 5HP)
• la procédure de montage complète, étape par étape
• les réglages à faire après l’installation pour obtenir un ralenti stable
• comment diagnostiquer un problème persistant après remontage

À quoi sert le ressort régulateur sur un moteur Briggs & Stratton ?

Le jeu d’équilibre entre masselottes et ressort

Le moteur Briggs & Stratton utilise un régulateur mécanique pour maintenir un régime stable. À l’intérieur du carter, des masselottes tournent avec le vilebrequin. Quand le régime monte, la force centrifuge pousse ces masselottes vers l’extérieur, ce qui actionne une tige reliée au levier du régulateur. Ce levier tend à fermer le papillon des gaz.

Le ressort régulateur travaille en sens inverse : il tire le papillon vers l’ouverture. C’est ce bras de fer permanent entre masselottes et ressort qui stabilise la vitesse de rotation. Quand la charge augmente (herbe épaisse, pente), le moteur ralentit, les masselottes se rétractent, et le ressort ouvre le papillon pour compenser.

Ressort principal et ressort de ralenti : quelle différence ?

Sur beaucoup de moteurs Briggs & Stratton, tu trouveras deux ressorts dans la zone du régulateur. Le ressort principal (le plus gros) relie le levier de régulation au support du carburateur : c’est lui qui gère la vitesse de travail. Le ressort de ralenti (plus fin, parfois référencé N°232 sur certains modèles) agit uniquement sur le régime bas, quand la manette des gaz est en position minimale.

Si tu ne remplaces que le ressort principal, le ralenti peut rester instable. Si tu confonds les deux, le moteur n’aura pas le bon comportement ni en charge ni au repos. Vérifie toujours la vue éclatée de ton modèle pour identifier chaque ressort.

Repérer les points d’ancrage selon ta série de moteur

Séries 450E, 500E et 550E : configuration des trous du levier

Sur ces séries, la zone d’intervention se situe à droite du carburateur. Le levier de régulation comporte généralement trois trous alignés :

• Trou n°1 (le plus proche du pivot) : il reçoit la biellette de commande
• Trou n°2 (milieu) : prévu pour un éventuel ressort additionnel (pas toujours utilisé)
• Trou n°3 (le plus éloigné) : c’est là que se fixe le ressort principal

Cette disposition n’est pas anodine : plus le ressort est fixé loin du pivot, plus la force de rappel est importante. Un ancrage sur le mauvais trou modifie directement la réponse du moteur à la charge.

Moteurs Intek et 5HP : ce qui change

Sur les moteurs Intek et les blocs 5HP, la logique reste la même, mais la disposition physique peut varier. Le levier est parfois orienté différemment, et les trous d’ancrage ne sont pas au même endroit. La référence du ressort change aussi : un ressort de 500E ne convient pas forcément à un Intek.

Avant toute intervention, relève le numéro de série gravé sur le carter moteur et consulte la vue éclatée correspondante sur l’outil Parts Lookup du site Briggs & Stratton. Note la référence exacte du ressort d’origine pour commander le bon.

Outils et préparation avant le montage

Liste du matériel nécessaire

Rien de très exotique ici :

• Clés de 10 et 13 mm (pour les vis de fixation du capot et du carburateur)
• Tournevis plat et cruciforme
• Pince à becs fins (pour manipuler le ressort sans le déformer)
• Lampe de travail (la zone est souvent sombre)
• Feutre fin ou ruban de masquage (pour marquer les repères)
• Chiffon propre et dégraissant doux
• Appareil photo (ton téléphone fera l’affaire)

Précautions de sécurité et marquage des repères

Avant de toucher quoi que ce soit : débranche le fil de bougie (l’antiparasite) et coupe l’arrivée d’essence. Travaille moteur froid, sur une surface plane et stable.

Ensuite, prends des photos du montage existant sous plusieurs angles (côté droit du carburateur, levier de régulation, biellette). Colle un morceau de ruban marqué “A” sur le levier de régulation et “B” sur le levier de commande. Note la position des ressorts : “extrémité courte → levier de commande, extrémité longue → support carburateur”. Ce marquage prend deux minutes et t’évitera bien des doutes au remontage.

Monter le ressort régulateur étape par étape

Retirer l’ancien ressort sans perdre les repères

Avec ta pince à becs fins, décroche d’abord l’extrémité la plus accessible du ressort. Tire doucement, sans à-coups, pour éviter de déformer les spires. Observe bien le sens d’enroulement avant de le retirer : si les spires tournent dans le sens horaire, le nouveau ressort devra être posé pareil.

Nettoie les surfaces de contact et les trous d’ancrage avec un chiffon imbibé de dégraissant. La poussière et les résidus d’herbe accumulés peuvent gêner la fixation.

Fixer le nouveau ressort dans le bon sens et au bon endroit

Prends le nouveau ressort et repère ses deux extrémités : l’une est plus courte, l’autre plus longue.

• L’extrémité courte se fixe sur le levier de commande (côté manette des gaz)
• L’extrémité longue se fixe sur le support carburateur ou le palonnier du papillon

Accroche d’abord l’extrémité courte, puis tends légèrement le ressort pour insérer l’extrémité longue dans son trou d’ancrage. Guide le ressort autour de la tige de régulation sans le vriller : les spires doivent rester parallèles. Vérifie qu’aucun câble ni aucune tringle ne frotte contre le ressort.

Vérifier la libre course du levier et du papillon

Avant de redémarrer, actionne manuellement le levier du régulateur sur toute sa course. Il doit bouger librement, sans point dur. Le papillon doit s’ouvrir et se refermer complètement. Si quelque chose bloque, le ressort est probablement mal positionné ou vrillé : reprends le montage.

Régler le régulateur et tester le moteur après montage

Ajuster la tension du ressort et le régime de ralenti

Commence par un ancrage sur le premier cran (tension légère). Rebranche la bougie, ouvre l’essence et démarre le moteur. Laisse-le tourner quelques minutes pour qu’il atteigne sa température de fonctionnement.

Ajuste le régime de ralenti avec la vis dédiée sur le carburateur (petite vis accessible sur le côté). Si le moteur oscille ou pompe au ralenti, essaie de déplacer l’ancrage du ressort d’un cran vers une tension plus forte. Procède par petits ajustements : un seul cran à la fois, puis redémarre et observe.

Un point souvent négligé : remonter le ressort ne suffit pas toujours. Si le régulateur lui-même a été déréglé (par exemple, si la tige interne a bougé), il faut aussi recaler la position du levier de régulation selon les instructions du manuel Briggs & Stratton. C’est la cause la plus fréquente d’échec après un remplacement de ressort.

Valider la stabilité sous différentes charges

Une fois le ralenti correct, teste en conditions réelles : tonds une bande d’herbe normale, puis passe sur une zone plus épaisse. Le régime doit rester stable, sans à-coups. Si le moteur peine sous charge puis s’emballe quand la charge diminue, réajuste la tension d’un cran. Pense aussi à tester à froid et à chaud pour vérifier la constance du comportement.

Pourquoi le moteur pompe, cale ou s’emballe : diagnostic par symptôme

Pompage au ralenti et prise d’air au carburateur

Le pompage (le moteur accélère et ralentit de façon cyclique) est le symptôme le plus courant après un remontage. Deux causes principales :

• Ressort trop lâche ou mal ancré : la tension est insuffisante pour maintenir le papillon en position stable. Vérifie le point d’ancrage et essaie un cran plus tendu.
• Prise d’air au carburateur : un joint mal positionné entre le carburateur et le bloc moteur, ou une pipe d’admission fissurée, laisse entrer de l’air non dosé. Le mélange devient trop pauvre, le moteur cherche son régime, et le ressort de régulation “pompe” pour compenser. Dans ce cas, le problème ne vient pas du ressort lui-même : inspecte les joints et la pipe.

Emballement ou sur-régime après remontage

Si le moteur s’emballe (tourne trop vite, bruit aigu), le ressort tire probablement trop fort sur le papillon ou la tringlerie est mal raccordée. Vérifie que l’extrémité courte est bien du côté commande et la longue du côté carburateur. Un ressort monté à l’envers inverse la logique de régulation et provoque un sur-régime dangereux.

Pense aussi à inspecter la tringlerie : biellette tordue, clip sauté ou levier bloqué par de la saleté peuvent maintenir le papillon ouvert en permanence.

FAQ

Pourquoi ma tondeuse régule tout le temps ?

Une tondeuse qui “régule” (le régime monte et descend sans arrêt) souffre le plus souvent d’un problème de carburation ou de régulation. Le ressort régulateur peut être usé, détendu ou mal ancré. Mais pense aussi à vérifier le filtre à air (un filtre encrassé appauvrit le mélange), l’état du carburateur (gicleur bouché, membrane durcie) et l’absence de prise d’air. Le ressort seul n’est pas toujours le coupable.

Quel est le rôle du ressort de ralenti du régulateur ?

Le ressort de ralenti est un petit ressort fin, distinct du ressort principal. Il intervient uniquement quand la manette des gaz est en position basse : il maintient une légère tension sur le papillon pour que le moteur ne cale pas au repos. Sans lui, le régime descend trop bas et le moteur s’éteint. Il n’a aucun effet sur le régime de travail.

Où se trouve le ressort du carburateur Briggs & Stratton ?

Le ressort régulateur se situe sur le côté droit du carburateur, entre le levier de régulation et le support carburateur (ou le palonnier du papillon des gaz). Il est visible dès que tu retires le capot moteur et le filtre à air. Sur les séries 450E à 550E, tu le repères facilement : c’est le ressort le plus gros dans cette zone, relié par ses deux extrémités au levier et au carburateur.

Comment fonctionne le régulateur d’un moteur de tracteur tondeuse ?

Le principe est identique à celui d’une tondeuse poussée : des masselottes centrifuges agissent sur une tige, qui pousse un levier, qui ferme le papillon. Le ressort compense en tirant dans l’autre sens. Sur un tracteur tondeuse, les moteurs sont plus puissants (10 à 20 HP), les ressorts plus costauds et le réglage plus sensible car le moteur gère à la fois la transmission et les lames. Le principe de montage reste le même, mais consulte le manuel de ton modèle : les points d’ancrage et références sont spécifiques.
